图纸上传检查清单 |
序号 | 检查项目 | 检查内容 | 是否符合要求 |
1 | 图纸内容与完整性 | 检查图纸中的尺寸、标注、文字说明等是否准确无误，确保所有设计信息均符合设计要求。 | √ | |
2 | 核实图纸中的计算、数据等是否经过复核，避免错误信息的传递。 | √ | |
3 | 确保所有必需的图纸均已包含在内，无遗漏。 | √ | |

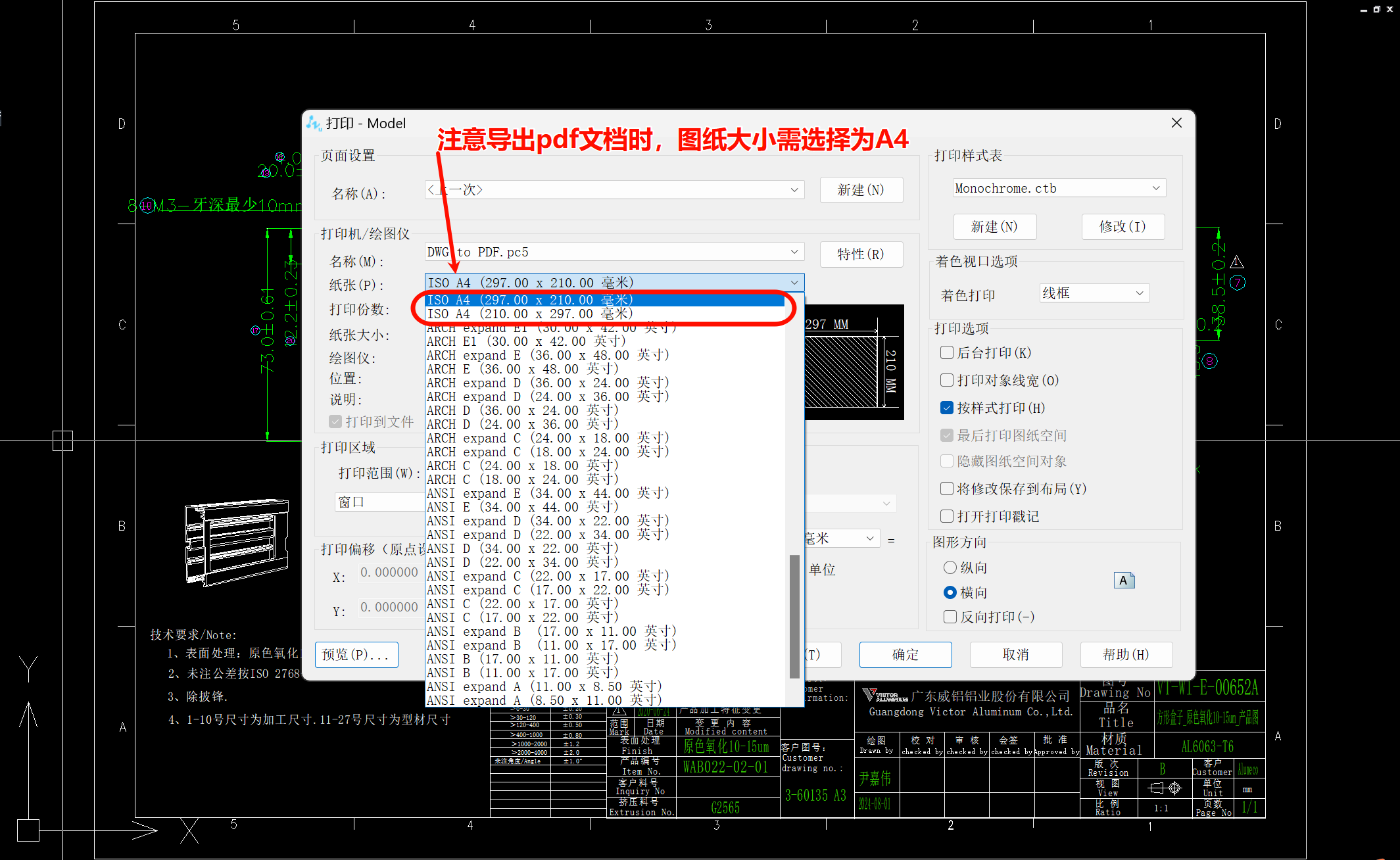

4 | 图纸格式与兼容性 | 根据系统要求，检查图框及导出文件的纸张大小是否符合规定。（选择的纸张大小必须为 A4，横向尺寸：297*210 mm ；纵向尺寸：210*297mm） | √ | |
5 | 在上传前，最好使用系统提供的预览功能或相似软件打开图纸，检查图纸是否能在系统中正常显示和编辑。 | √ | |

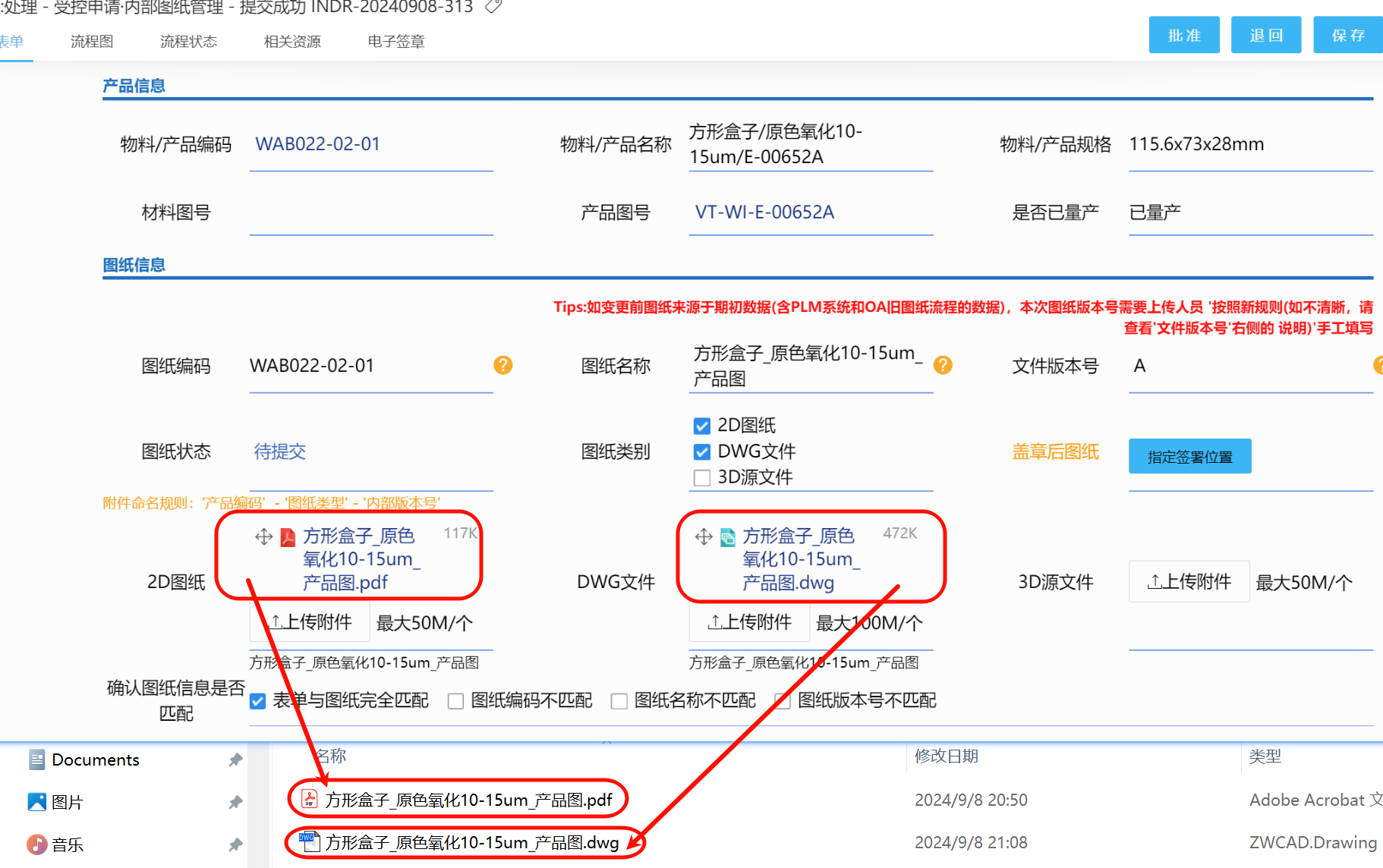

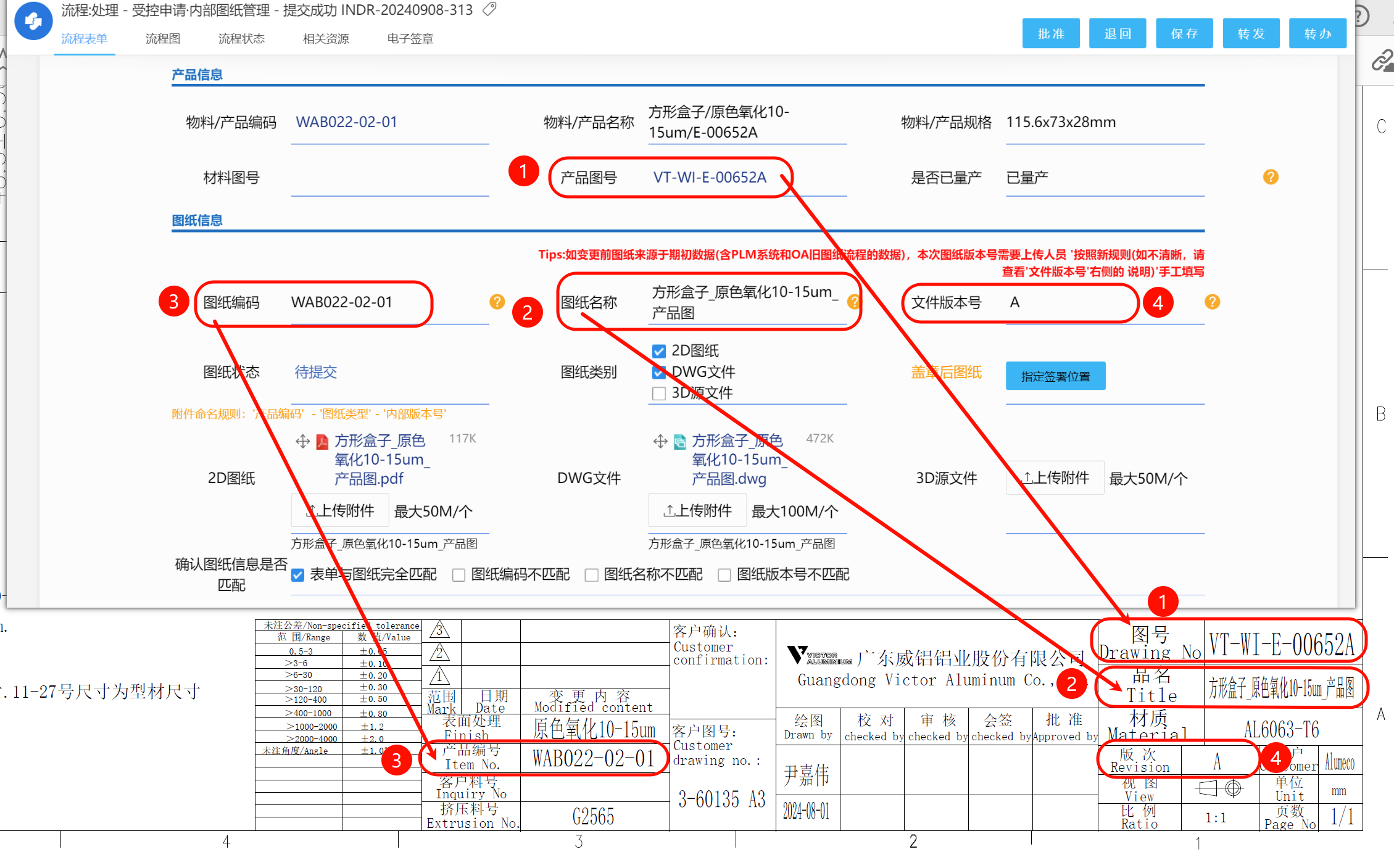

6 | 文件命名与版本控制 | 采用统一的命名规则，以便于管理和查找。 注：①待上传图纸的图框中的“图号”内容必须与流程中的“产品图号”内容保持一致。②待上传图纸的图框中的“品名”内容必须与流程中的“图纸名称”内容保持一致。 ③待上传图纸的图框中的“产品编号”内容必须与流程中的“图纸编码”内容保持一致。④待上传图纸文件名称必须与流程中的“图纸名称”内容保持一致。 | √ | |
7 | 检查图纸的版本号是否正确无误，确保上传的是最新版本。注：待上传图纸的的图框中的“版次”必须与流程中的“文件版本号”保持一致。 | √ | |
8 | 图纸审查与审批 | 在上传前，组织相关人员对图纸进行审查，确保图纸符合设计要求和相关标准规范。 | √ | |
9 | 确保图纸审批流（审核、校对和批准）选择为正确审批人员，避免流程错误发起。 | √ | |
10 | 文件大小与清晰度 | 检查图纸文件的大小是否在规定范围内，避免过大或过小导致上传失败或显示模糊。 | √ | |
11 | 确保图纸的清晰度满足要求，以便在系统中进行放大、缩小或旋转等操作。 | √ | |
